[CSAPP] 2.1 Representing and Manipulating Information(정보의 저장)

학습 주제

• 정보의 표현

정리한 내용

개요

Two-valued signals

• 종류
  • punched card의 hole의 존재 유무
  • wire의 high or low voltage
  • 시계방향과 반시계방향의 자기장 domain
• 장점
  • 저장과 계산에 대한 전자 회로가 간단하다.
  • 수백만, 수십억개의 회로를 하나의 silicon chip에 통합할 수 있다.

학습 방식

• 수와 다른 형태의 data들이 어떻게 computer에서 표현되는지를 알아볼 것이다.
• 이 data들에 대해 컴퓨터가 동작하는 연산들의 특징들을 알아볼 것이다.
• 수학적인 언어와 공식 및 방정식을 작성하고 중요한 성질을 유도하는 것이 필요하다.
• 처음에는 수학적으로 나타내고, 이후 예시와 여러 의견들을 보며 설명할 것이다.

2.1 Information Storage

<aside> 💡 C 프로그램 언어의 역사

Bell Lab에서 Unix Operating system을 위해 C언어가 개발되었다.

1989: Bell Lab C가 ANSI C Standard를 이끌었다. (표준화가 이때부터 진행됨) - 함수가 선언되는 방식

1990: ISO 90 (ANSI C in 1990과 동일)

1999: ISO 99 - 새로운 data type들과 비영어권의 문자들을 필요로하는 text string들을 지원

2011: ISO 11 - 추가적인 data type들과 여러 특징들을 포함 - backward compatible을 만족하도록 함 (새로운 표준을 따르는 compiler로 compile을 한 프로그램은 이전 표준을 따라 작성된 프로그램과 동일한 동작을 수행해야 함

GCC: GNU Comiler Collection, option으로 원하는 버전의 표준으로 compile을 수행할 수 있다.

      - -std=c11 : ISO 11버전으로 compile

      - -ansi : -std=c89 와 동일한 효과 (c90을 c89라고 하기도 한다. 프로젝트 를 시작한 날짜가 89년도이기 때문에)

2.1.1 Hexadecimal Notation

why 16진수?

• 10진법은 bit pattern을 설명하기 불편하다.
• bit pattern을 확인할 때 2진법은 너무 길다.

 📖 위와 같은 이유 때문에 비트 패턴은 4비트로 묶어 보는 것이 편하다. 예를들어

0100 1000 0010 1111 이것을 16진수 명명법으로 나타낸다면 단순하게 각 4비트를 묶어서 16진수 482F로 변환하면 된다.

0100 1000 0010 1111 = 4 8 2 f

• C에서는 영문자는 대문자 또는 소문자, 심지어 혼용하는 것도 허용한다.
• $x = 2^n$ 꼴의 수일 경우의 hex 표현
  • 하나의 hex digit을 제외한 나머지 n개는 0으로 채워진 bit로 표현된다
  • 2의 지수(n)을 i + 4j 꼴로 나타낼 수 있다.
  • i = 0 → hex digit = 1
  • i = 1 → hex digit = 2
  • i = 2 → hex digit = 4
  • i = 3 → hex digit = 8
  • 따라서 2048의 hex 표현은 0x800이다.

2.1.2 Data sizes

word size

• register의 size
• virtual address에서 encoding되는 단위
• virtual address space의 maximum size를 결정짓는 요소
  • w-bit word size를 가지는 machine에서는 0 ~ 2^{w-1} bytes의 범위를 가진다.

32-bit machine and 64-bit machine

• compile : backward compatibility에 의해 64-bit machine에서도 32-bit program으로 돌릴 수는 있다.
  • gcc -m32 prog.c
  • 즉, 32-bit program과 64-bit program은 어떤 machine에서 실행되는지가 아닌, 어떻게 compile되었는가에 따라 나뉜다.

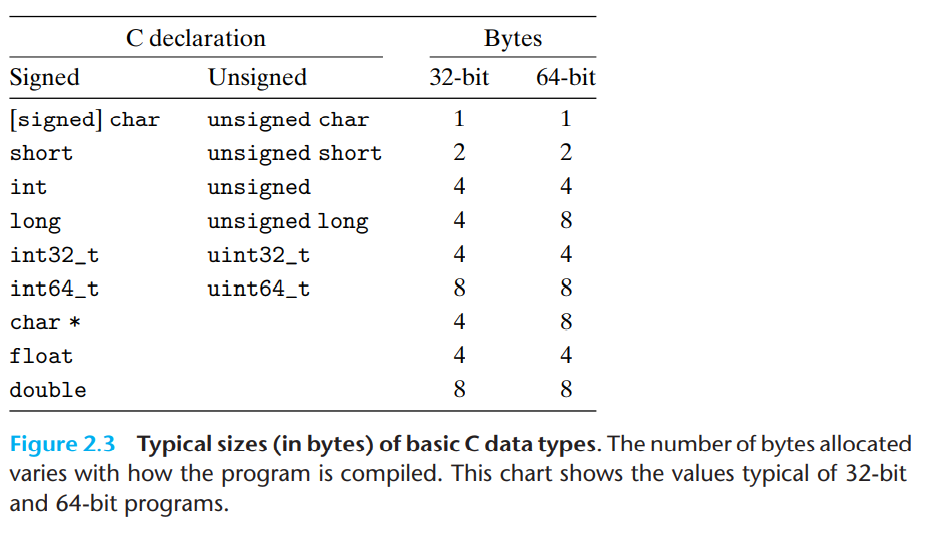

integer data size

• 32-bit program과 64-bit program에서 data size가 다르다.
• Typical size : 보장되는 size와는 다르게 보장이 되지 않는 size들이다.
  • machine마다 달라질 수 있다.
  • 운영체제마다 달라질 수 있다.
  • compiler setting에 따라 달라질 수 있다.
• 이러한 typical size을 피하는 방법으로 fixed size를 사용하는 것이 있다.(예. int32_t나 int64_t 타입들)
  • 다양한 machine과 compiler들에 portable(이식가능)하도록 노력해야 한다.
  • 보통 C에서는 integer와 관련있는 data type들에선 하한을 정해둔다.
    • 딱 이 size를 갖는다는 명세는 없고, 적어도 이정도의 size는 가져야 한다는 명세가 있다.
  • 32-bit program에선 int type으로 pointer를 관리할 수 있었는데, 64-bit program에선 문제가 될 수 있다.
    • 1980 ~ 2010년또까지 주로 32-bit machine을 사용해왔고, 그 이후부턴 64-bit machine을 주로 사용한다.
• C언어 표현의 관대함
  • 이 표현들은 모두 동일한 의미를 가진다.

pointer data size

• full word size를 가진다.

floating-point formats data size

• single-precision(float) : 4byte
• double-precision(double) : 8byte

2.1.3 Addressing and Byte Ordering

• 단일 byte가 아닌, multi-byte를 저장해야 할 때 두가지를 정해야 한다.
  • 해당 data가 어느 주소에 있을지
  • memory에서 어떻게 이 byte들을 ordering할 지

little endian & big endian

※ 여기서 말하는 MSB, LSB의 B는 Byte를 의미한다.(bit가 저장되는 순서는 하나의 byte안에서는 모두 동일하다)

• bit endian : 낮은 주소에 MSB부터 저장한다.
  • memory에 저장된 순서 그대로 읽을 수 있어서 이해하기에 더 쉽다.
• little endian : 낮은 주소에 LSB부터 저장한다.
  • 산술 연산시에 효율적이라고 한다.
• 예시 - 0x012345678을 저장할 때

bi-endian

• 요즘 processor chip은 bi-endian이다. 이는 little 또는 bit endian으로 설정이 가능하다는 뜻
• 하지만 hardware는 설정할 수 있는 bi-endian이지만, OS에선 한가지 byte-ordering mode를 정한다.

왜 endian을 알아야 하는가?

• 보통의 경우 programmer 입장에선 이 endian이 감춰져 있으므로 신경쓰지 않아도 된다.
• 하지만 다음과 같은 경우 신경을 써야 한다.
  1. network를 통해 binary data를 주고 받을 경우
     • 문제가 되는 상황은 little endian과 big endian machine 사이에서의 통신일 때 발생한다.
     • 한쪽에서 big-endian으로 된 data를 보냈는데, little-endian으로 해석하게 되면 data가 달라지기 때문
  2. machine-level program을 검사할 때
  3. unsigned char *로 casting을 할 때 → casting되는 type을 byte sequence로 보려고 할 때

2.1.4 문자열의 표현

• C에서는 문자열을 맨 뒤에 null로 끝나는 character들의 배열로 간주한다.
• 각 문자는 표준 인코딩에 의해 표현 → 가장 흔한 것은 ASCII
• text data는 binary data보다 플랫폼으로부터 독립적임 (모두 같은 결과를 가질 것)
  • byte ordering에서 독립적
  • word size convention으로부터 독립적
• ASCII와 Unicode, 그리고 UTF-8

2.1.5 코드의 표현

int sum(int x, int y)
{
    return (x + y);
}

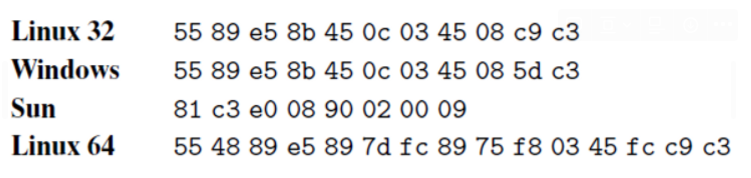

위 코드가 서로 다른 머신에서 컴파일될 경우 이는 다음과 같은 기계어 코드로 표현된다.

같은 코드라도 여러 머신에서 다르게 표현되며, 이들은 호환 불가이다.

• instruction과 encoding이 다르기 때문
  • instruction : 기계어 프로그램에서 사용하는 동작 지시
  • encoding : 사용자가 입력한 언어, 기호 등을 컴퓨터가 이해할 수 있는 신호로 만드는 것
• 같은 프로세서라도 OS가 다르면 이에 따라 coding convention이 달라짐

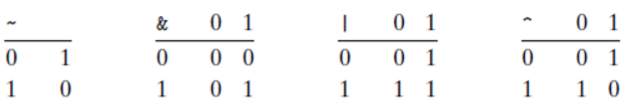

2.1.6 Boolean algebra

• ~, &, |, ^
  • ~ : NOT
  • & : AND
  • | : OR
  • ^ : XOR

• bit 단위의 연산들이다.

비트 벡터(bit vector)

• 길이 w ( > 0)의 1과 0으로 이루어진 벡터
  • ex) a = [0110], b = [1100] (w = 4) 일 때
  • a | b = [1110]
  • ~ b = [0011]
  • a ^ b = [1010]
  • a & b = [0100]

※ XOR의 성질

• (a^b)^a = b (순서를 바꿔보면 이 식이 성립함을 알 수 있다)
• 아래에서 예를 들어 확인해 볼 것

불 연산을 통해 집합 연산하기

A ⊆ {0, 1, . . . ,w− 1} 이고, 비트벡터 [a_{w-1} , ... , a_{1}, a_{0}] 에 대해

i ∈ A 일 때 a_{i} = 1 이라고 한다면

집합 A = {0, 3, 5, 6} 는 비트 벡터 a = [01101001] 로,

집합 B = {0, 2, 4, 6} 는 비트 벡터 b = [01010101] 로 나타낼 수 있다.

(즉, 집합의 원소를 값 1의 인덱스로 하여 비트 벡터로 나타냄)



이 때, 교집합은 AND 연산으로, 합집합은 OR 연산으로 나타낼 수 있다.

A ∩ B = {0, 6} 이고 a & b = [01000001],

A ∪ B = {0, 2, 3, 4, 5, 6} 이고 a | b = [01111101]

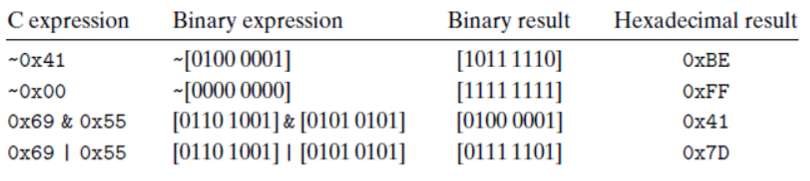

2.1.7 Bit-Level Operations in C

• C언어는 bitwise boolean operation을 지원한다.
• XOR 연산을 활용한 swap함수
• 초기값이 각각 a, b라고 한다면
• step 1) *y = a ^ b
• step 2) *x = a ^ (a ^ b) = (a ^ a) ^ b = 0 ^ b = b
• step 3) *y = b ^ (a ^ b) = (b ^ b) ^ a = 0 ^ a = a

void swap(int *x, int *y) { *y = *x ^ *y; // step 1 *x = *x ^ *y; // step 2 *y = *x ^ *y; // step 3 } // 퍼포먼스가 향상되는 이점이 있는 것은 아니다.

bit-masking

특정 마스크 비트를 원하는 비트에 연산하여 비트를 조작하는 테크닉이라고 보면 될 것 같다.

• ex) x = 0x89ABCDEF에서 최하위 바이트를 얻고자 할 때
  • mask = 0xFF
  • 0x89ABCDEF & 0xFF = 0x000000EF
• 예제 2.12 ) x = 0x87654321 일 때, 아래 결과를 도출해내고자 한다.
  1. 0x00000021
  2. 답) x & 0xFF
  3. 0x789ABC21
  4. 답) x ^ ~0xFF
  5. 0x876543FF
  6. 답) x | 0xFF

2.1.8 Logical Operations in C

• C언어는 ||, &&, ! 세가지의 논리 연산자를 제공한다.

bitwise operation VS logical operation

1. logical operation에서는 0이 아닌 모든 것에 대해 true라고 1이라고 판단한다.
2. logical operator를 0과 1에 대해서만 수행한다면 bitwise operation과 동일한 기능을 수행
   • 단, bitwise operation에서는 short circuit evaluating이 없다

2.1.9 Shift Operations in C

• C언어는 shift operation(<<, >>)을 제공한다.
• 좌결합
  • 왼쪽에서 오른쪽으로 수행하게 된다.
  • x << j << k : x를 j bit만큼 왼쪽으로 shift & shift된 것에서 k bit만큼 왼쪽으로 shift
    • (x << j) << k와 동일

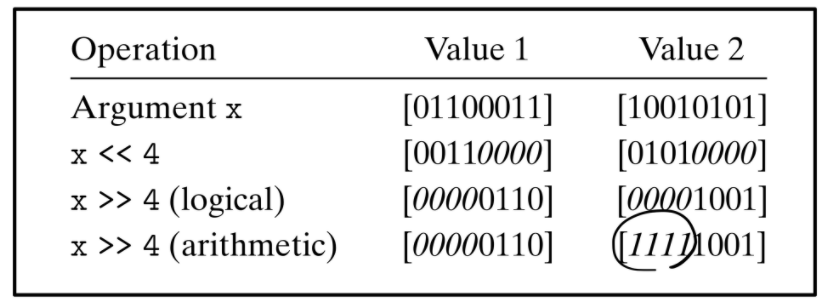

• x << k : x에서 k개의 bit만큼 왼쪽으로 이동, 빈공간은 0으로 채움
  • logical : left-end를 k개의 0으로 채움
  • arithmetic : left-end를 MSB와 동일한 것으로 k개를 채움, 이는 부호있는 수를 계산할 때 좋다.x >> k : x를 k개의 bit만큼 오른쪽으로 이동
• C표준에서 부호있는 수에 대해 어떤 right shift를 사용하는지 명확히 정의되지 않고 있다.
• 단지 대부분의 컴파일러에서 signed data에 대한 right shift를 arithmetic으로, unsigned data의 경우 logical로 처리한다.
